成形可能形状

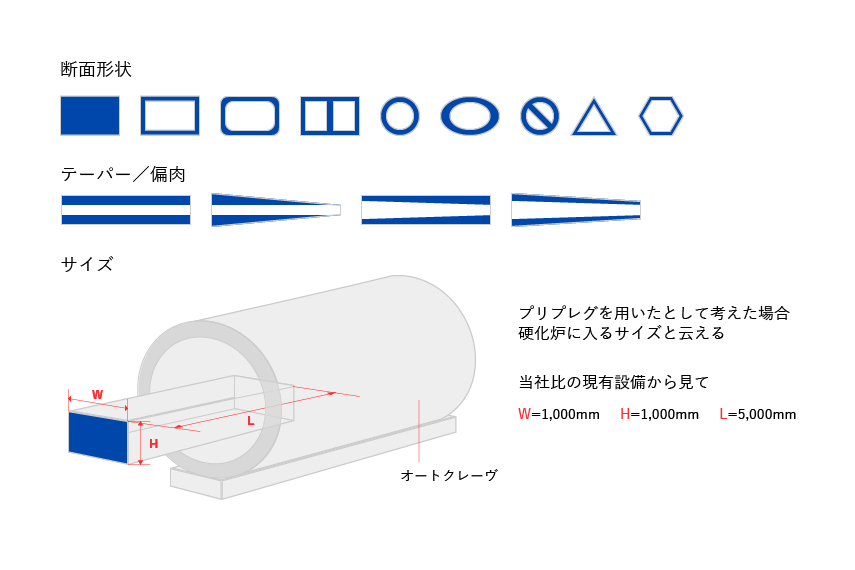

どの様な形状とサイズが可能か？
お客様の仕様に応じて、さまざまな形状に加工を承っています。 特にトラスなどの構造材として多く用いられる丸型・角型パイプについては、バリエーション豊かに成形用型を用意し、ご注文に対し迅速に対応いたしております。また三角、六角などの多角形や楕円形への成形も可能です。
CFRPの成形事例
1.異形断面チューブ
当社独自の内外型成形方式で写真に示すように、自在の断面形状チューブのCFRP成形が出来ます。
2.ロボットハンド・フォーク用長尺中空角チューブ【実用新案】
長尺のロボットハンド・フォーク類に必要な長さ方向最大弾性350Gpaの各種断面形状の中空形状チューブを製作します。
3.特殊形状成形品
当社独特の内外圧成形方式で写真に示すような、自在の開口面を持つ形状のCFRP、GFRP等の成形品を成形します。
4.長尺角チューブビーム
産業装置に需要が増加しているCFRP高剛性（長さ方向最大弾性率：350Gpa）の長尺（長さ6ｍまで）角チューブのビームが製作できます。
5.長尺CFRPローラチューブ
長さ方向弾性率：最大350Gpa、チューブ外径は円筒研削仕上げで±0.05mm精度。最大外径Φ350、長さ3.5ｍ（これ以上の長さは接合）
6.液晶製造装置用ロボットハンド・フォーク
CFRP中空角チューブ ＆ ムク構造で軽量・高剛性のロボットハンド・フォークを設計・製作します。
7.ハニカムサンドイッチパネル
航空機構造、人工衛星構造に使用されている軽量で高剛性のハニカムサンドイッチパネル構造製品を製作します。
8.光学機器筐体
CFRPの特徴の一つである低熱膨張特性を応用し、温度での寸法変化の少ない筐体、構造製品を製作します。
9.Ｘ線透過医用ベット
CFRPの特徴の一つ、Ｘ線透過性と高剛性を利用したＸ線透過医用ベット。サンドイッチ構造でコア材に発泡体を用いています。
10.金属複合官【特許出願品】
CFRPの外層に金属を被覆させることによって耐薬品性・外観性・電気電導性などの表面改質を目的とした製品を用途に合わせ制作します。
11.スピーカー
レーダから放射された電波の特性を低下させないレドーム（Radar Dome）の構造理論を応用した製品。
12.ハニカムチューブ
ＣＦＲＰの低熱膨張/軽量特性を応用し、寸法変化の少ないサンドイッチ構造のコア材や、整流器に利用します。
13.GFRPレーダードーム
GFRP/ハニカムコアｏｒ発砲体コア構造で、Ｌ～Ｋａ帯までの電波透過特性の良いサンドイッチ構造レドームを製作します。サイズは～φ9ｍまで対応します。
14.ポリイミド加工品
人工衛星部品に使われる、特殊なポリイミド樹脂で高精度の微細加工品を製作します。
