成形型一覧表

角パイプ・丸パイプ成形型一覧表

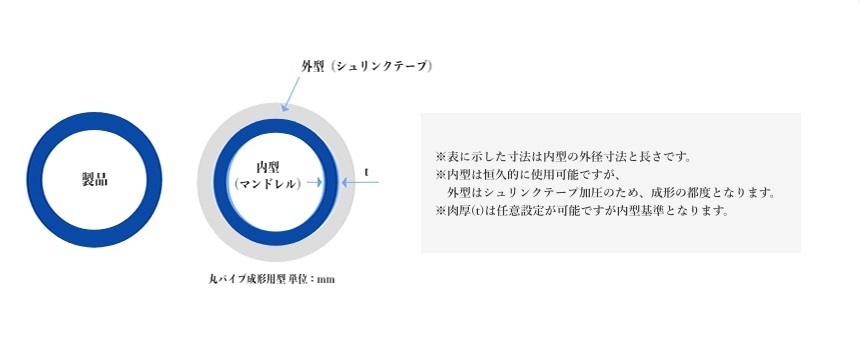

ＦＲＰの製造方法

内径	長さ		内径	長さ		内径	長さ		内径	長さ
2.0	2000		28.0	3500		58.0	2200		118.0	2200
3.0	2000		30.0	3000		60.0	2700		124.0	3300
4.0	2500		31.0	3000		64.0	800		125.0	3300
5.0	3015		32.0	2700		70.0	2900		129.0	2000
6.0	2900		33.0	4000		74.0	2400		130.0	2000
7.0	2900		34.0	3200		75.0	3900		140.0	3600
8.0	3500		35.0	2300		77.0	1600		143.0	2500
9.0	3400		36.0	3140		82.0	2500		150.0	2800
10.0	3500		37.0	2000		84.0	2200		170.0	900
11.0	3000		38.0	4000		87.0	1200		180.0	3500
12.0	3900		39.0	2400		88.0	2200		185.0	1250
13.0	3000		40.0	3300		90.0	2500		223.0	2500
14.0	3000		42.0	1500		92.0	2200		226.0	1300
15.0	4000		43.0	2600		94.0	1200		247.0	800
16.0	3000		45.0	1800		96.0	2800		250.0	700
17.0	3500		46.0	2500		97.0	1200		260.0	1000
19.0	3100		50.0	2500		98.0	2000		290.0	1200
20.0	4000		51.0	1000		100.0	3700		300.0	1500
21.0	2900		52.0	2700		102.0	2000		313.0	800
22.0	3500		54.0	2000		105.0	3300		317.0	500
24.0	3200		55.0	4000		106.0	2800		356.0	700
25.0	3500		56.0	2700		110.0	1700		374.0	1000
26.0	3500		57.0	1600		115.0	2700		444.0	400

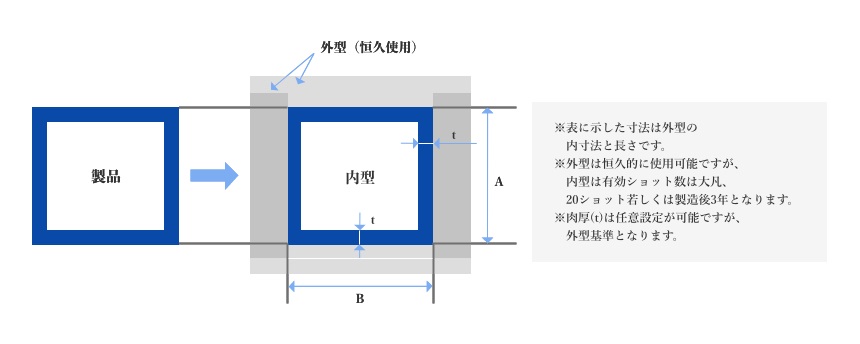

ＦＲＰの製造方法

A	B	長さ		A	B	長さ
50	50	2700		120	120	1600
50	70	2700			120	2500
60	153	1500			200	1000
70	70	3000			200	3000
98	98	2400		125	125	1200
100	100	2050		141.7	141.7	2860
	120	1500		280	139	500
	120	2500			180	500
	170	1800			119	2500
	140	500			180	2500
	140	1300			120	3000
	3000	3000			2700	55.0
	140	2700
